Luftforvarmer

Luftforvarmer

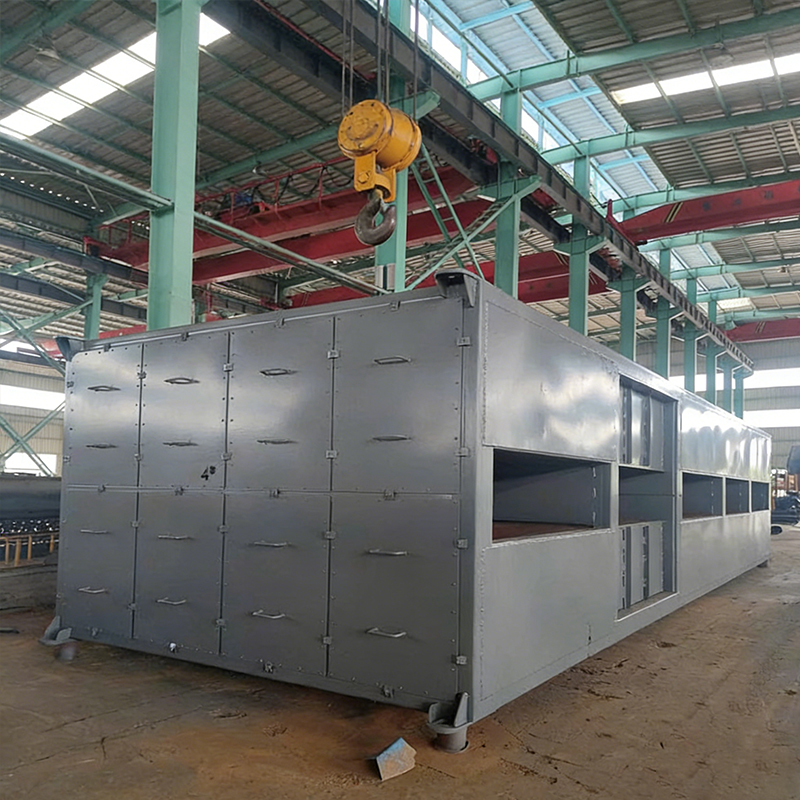

En luftforvarmer er en varmeveksler installert i røykgasskanalen i kjelens bakende. Den gjenvinner spillvarme fra røykgassen for å varme opp forbrenningsluften som kommer inn i kjelen. I et typisk kjelesystem er luftforvarmeren den siste enheten som gjenvinner varme fra røykgassen.

Kontakt oss
  • Funksjoner
  • Melding
Funksjoner

Kjernefunksjoner:
Forbedring av kjelens effektivitet: Dette er hovedformålet. Ved å forvarme forbrenningsluften krever kjelen mindre drivstoff for å varme opp vann til damp. Vanligvis øker kjeleeffektiviteten med ca. 1 % for hver 20°C økning i forbrenningslufttemperaturen.
Forbedring av forbrenningsforholdene: Varm luft fremmer mer fullstendig og stabil forbrenning (spesielt for pulverisert kull i kraftverkskjeler), og reduserer dannelsen av uforbrente karbonpartikler og karbonmonoksid.
Tørking og forvarming av drivstoff: I kullfyrte kjeler brukes varm luft typisk til å transportere pulverisert kull til brenneren og tørke kullet før forbrenning, noe som er avgjørende for effektiv forbrenning.
Redusere lavtemperaturkorrosjon: Ved å øke temperaturen på metallkomponenter ved kjelens bakende (som economizers), bidrar det til å forhindre duggpunktskorrosjon forårsaket av kondensering av svovelsyredamper fra røykgassen på veggene.
Hovedtyper av luftforvarmere:
1. Rørformet luftforvarmer: En enkel statisk varmeveksler.
Arbeidsprinsipp: Røykgass strømmer gjennom røret, mens forbrenningsluft strømmer sideveis over røret. Metallrørveggen fungerer som en varmeoverføringsflate, og overfører varme fra røykgassen til luften.
2. Roterende luftforvarmer: En dynamisk, kontinuerlig roterende varmeveksler.
Arbeidsprinsipp: Kjernekomponenten er en rotor fylt med varmelagringselementer (korrugerte metallplater), sakte rotert av en motor.
Røykgassside: En del av rotoren går gjennom røykgasspassasjen, hvor varmelagringselementene absorberer varme fra røykgassen.
Luftside: Den andre delen av rotoren går gjennom luftpassasjen, hvor varmelagringselementene med høy temperatur frigjør den lagrede varmen til den kjølige luften.
Gjennom kontinuerlig rotasjon av rotoren fullføres en syklisk varmeabsorpsjon og frigjøringsprosess.



Søknadsscenarier:
Kraftindustri: Spesielt for store kullkraftverkskjeler er det et sentralt utstyr for å forbedre effektiviteten og redusere kullforbruket.
Metallurgisk industri: Brukes i masovner, varmeovner, glødeovner, etc., for å gjenvinne spillvarme fra høytemperatur røykgass, spare drivstoff og øke ovnstemperaturen.
Kjemisk og oljeraffineringsindustri: Brukes i ulike prosessvarmeovner og kjeler for å forbedre den termiske effektiviteten til hele produksjonsenheten.
Byggematerialindustri: Som for eksempel sementovner, glasssmelteovner osv., som utnytter spillvarme til forbrenning, er det et viktig utstyr for å oppnå energisparing og utslippsreduksjon.





Relaterte produkter
Om
Jiangsu Shineng Chemical Equipment Co., Ltd.
As China air preheater boiler manufacturer and flue gas air preheater supplier, Jiangsu Shineng Chemical Equipment Co., Ltd, founded in 2005, the company specializes in the R&D and manufacturing of flue gas waste heat recovery systems and chemical equipment, possessing comprehensive in-house capabilities spanning from heat pipe development and nickel-based brazing to pressure vessel fabrication. Our products are widely used in coal chemical, metallurgy, power generation, and synthetic ammonia industries, and have been exported to overseas markets.
Hedersbevis
  • Sertifisering av styringssystem for arbeidsmiljø og sikkerhet
  • Sertifisering av miljøledelsessystem
  • Sertifisering av kvalitetsstyringssystem
  • Sertifisering
  • Sertifikat for autorisasjon
  • Produksjonslisens for spesialutstyr, Folkerepublikken Kina
  • Produksjonslisens for spesialutstyr, Folkerepublikken Kina
  • Sertifisering
  • Sertifisering
Nyheter
Bransjekunnskap

Hva er en luftforvarmer i en kjele? An luftforvarmer i en kjele er en varmegjenvinningsanordning som fanger opp spillvarme fra røykgass som kommer ut av kjeleovnen og overfører den til innkommende forbrenningsluft. Ved å heve forbrenningslufttemperaturen, kan luftforvarmer kjele Systemet forbedrer termisk effektivitet, reduserer drivstofforbruket og reduserer klimagassutslipp. Vanligvis forlater røykgass kjeleøkonomisatoren ved 250-350°C, og en luftforvarmer i kjele kan redusere denne avtrekkstemperaturen til 120-160°C mens forbrenningsluften forvarmes til 200-300°C. Som en Kina luftforvarmer spesialist, Jiangsu Shineng Chemical Equipment Co., Ltd. leverer høyytelsesløsninger for røykgassgjenvinning. Som produsent av røykgassgjenvinningsenheter i Kina og selskap for avfallsvarmegjenvinningssystem, Jiangsu Shineng Chemical Equipment Co., Ltd, grunnlagt i 2005, spesialiserer selskapet seg på FoU og produksjon av røkgassavfallsvarmegjenvinningssystemer og kjemisk utstyr, og har omfattende interne kapasiteter som spenner fra varmerørutvikling og nikkelbasert stofflodding. Våre produkter er mye brukt i kullkjemisk industri, metallurgi, kraftproduksjon og syntetisk ammoniakkindustri, og har blitt eksportert til oversjøiske markeder. Som ledende produsent av kjeleluftforvarmer og leverandør av luftforvarmer , Jiangsu Shineng hjelper industrianlegg oppnå kjele effektivitet gevinster på 8–12 % , som betyr betydelige drivstoffbesparelser og karbonreduksjon.

I følge det amerikanske energidepartementet forbedrer hver 20°C økning i forbrenningslufttemperaturen kjelens effektivitet med omtrent 1 %. For en 100-tonn per time dampkjele, en luftforvarmer kjele systemet kan spare 3800-5400 tonn kullekvivalenter årlig. Over 180 000 industrikjeler over hele verden (IEA data 2025) fungerer fortsatt uten luftforvarmere, noe som representerer en enorm mulighet for energisparing.

1. Hvordan fungerer en luftforvarmer i en kjele? (Varmeoverføringsmekanisme)

Den luftforvarmer i en kjele opererer etter prinsippet om kryss- eller motstrøms varmeveksling mellom varm røykgass og kald forbrenningsluft. Røykgass, etter å ha forlatt overheter- og economizer-seksjonene (vanligvis 280-350°C), kommer inn på luftforvarmerens gassside. Samtidig presses omgivende forbrenningsluft (20-30°C) gjennom luftsiden av en tvungen trekkvifte. Varmeoverføringer gjennom metalliske varmeoverføringsoverflater – enten rørformede elementer (skall-og-rør-design) eller roterende regenerative matriser (Ljungström-type). I et typisk rør Kina røykgass luftforvarmer , røykgass strømmer inne i rørene mens luft strømmer over rørbunten i tverrstrøm. Varmeoverføringskoeffisienten varierer fra 30 til 60 W/m²·K for gass-til-gass-service, som krever utvidet overflateareal (finner) for å oppnå kompakt design. For en 150 t/t kullfyrt kjele, en godt designet leverandør av luftforvarmer systemet oppnår røykgasstemperaturreduksjon fra 320°C til 145°C, samtidig som lufttemperaturen heves fra 25°C til 265°C. Gjenvunnet varme utgjør 4,8 MW, noe som øker den totale kjeleeffektiviteten fra 82 % til 91 % (basert på høyere varmeverdi).

To hovedtyper dominerer markedet: (1) rørformede luftforvarmere med stasjonære rørbunter (lav lekkasje, egnet for rent drivstoff), og (2) regenerative luftforvarmere (roterende matrise med tetningssystem, ideell for enheter med høy kapasitet). Jiangsu Shineng sin produsent av kjeleluftforvarmer ekspertise dekker begge designene, med rørformede enheter som varer 15-20 år og regenerative enheter som krever periodisk utskifting av tetninger hvert 5.-7. år.

2. Sammenligning av luftforvarmertyper – rørformede vs. regenerative design

Den table below compares key characteristics of the two main luftforvarmer kjele konfigurasjoner. Data basert på ASME PTC 4.3 og Jiangsu Shineng felterfaring.

Tabell 1: Sammenligning av design av rørformet vs. regenerativ luftforvarmer
Parameter Rørformet luftforvarmer Regenerativ luftforvarmer
Varmeoverføringseffektivitet (%) 55 – 70 % 70 – 85 %
Luftlekkasjerate (%) 1 – 3 % 5 – 12 %
Typisk fotavtrykk Middels til stor Kompakt
Vedlikeholdsfrekvens Lav (rengjøringsrør) Moderat (forseglingsjustering)
Effektivitet for varmegjenvinning – luftforvarmer i kjeledesign Ingen luftforvarmer (grunnlinje) 0 % utvinning Rørformet luftforvarmer 55 – 70 % Regenerativ luftforvarmer 70 – 85 % Høyere varmegjenvinning reduserer drivstofforbruket direkte. Data fra Jiangsu Shineng & kjele OEM-referanser.

Horisontal søyleanalyse: Den chart illustrates the heat recovery capability of different luftforvarmer kjele konfigurasjoner. En kjele uten luftforvarmer gjenvinner null spillvarme fra røykgass. Rørformet Kina røykgass luftforvarmer design gjenvinner 55-70 % av tilgjengelig varme, og reduserer røykgasstemperaturen med 130-170°C. Regenerative luftforvarmere oppnår 70-85 % gjenvinning, og senker eksostemperaturen ytterligere til 90-120°C. For et kullkraftverk på 200 MW, oppgradering fra rørformet til regenerativt luftforvarmer i kjele øker utvunnet termisk kraft med omtrent 3,2 MW, og sparer 8200 tonn kull årlig. Imidlertid har regenerative enheter høyere luftlekkasje (5-12%), noe som oppveier litt effektivitetsgevinster. Som erfaren produsent av kjeleluftforvarmer Jiangsu Shineng hjelper kundene med å velge den optimale typen basert på drivstofftype, kjelestørrelse og vedlikeholdsevne. For biomasse- og avfall-til-energi-kjeler foretrekkes rørformede design på grunn av lavere tilsmussing.

3. Kjeleffektivitetsgevinst vs. forvarmetemperatur for forbrenningsluft

Den relationship between air preheat temperature and boiler efficiency is well established. The line chart below shows efficiency gain relative to cold air operation (25°C baseline) for a typical industrial water-tube boiler firing natural gas.

Kjeleeffektivitetsgevinst vs. forvarmetemperatur for forbrenningsluft 50°C 150°C 250°C 300°C Økning av kjelens effektivitet (% poeng) Forvarmingstemperatur for forbrenningsluft (°C) 4,8 % ved 200°C 7,2 % ved 300°C

Tolkning av linjediagram: Den curve shows that increasing combustion air temperature yields nearly linear efficiency gains for typical luftforvarmer kjele systemer. Forvarming av luft fra 25°C til 150°C forbedrer kjelens effektivitet med ca. 4,1 prosentpoeng. Ved 200 °C (vanlig for rørformet Kina luftforvarmer design), når effektivitetsgevinsten 4,8%. Regenerativ leverandør av luftforvarmer systemer som oppnår 280-300°C forvarming gir 6,8-7,2 prosentpoeng gevinster. For en 50 t/t dampkjele som kjører 8000 timer/år, sparer hver 1 % effektivitetsøkning omtrent 1200 tonn kullekvivalenter. Derfor en 7% gevinst ved å installere en luftforvarmer i kjele reduserer årlige drivstoffkostnader med over $350 000 (basert på $80/tonn kull). Kurven viser også avtagende avkastning over 320°C på grunn av høyere stabeltemperaturer som kreves for å unngå syrekondensering. Jiangsu Shineng optimerer forvarmingsnivåene basert på svovelinnhold i drivstoffet for å forhindre korrosjon i den kalde delen.

4. Drivstoffbesparelser etter kjelekapasitet – Effekt på installasjon av luftforvarmer

Som en produsent av kjeleluftforvarmer , gir Jiangsu Shineng data om drivstoffbesparelser på tvers av ulike kjelestørrelser. Kolonnediagrammet viser årlige kullbesparelser (tonn/år) oppnådd ved å installere et høyeffektivt rør Kina røykgass luftforvarmer (forutsatt 200°C forvarming, 8000 driftstimer).

Årlige kullbesparelser fra luftforvarmer i kjele (tonn/år) 2.800 20 t/t 6.400 50 t/t 12.600 100 t/t 21.500 200 t/t Besparelser basert på 5,5 % effektivitetsøkning, 8000 timer/år, kull HHV 25 MJ/kg

Kolonnediagraminnsikt: Installerer en luftforvarmer kjele Systemet gir betydelige drivstoffbesparelser proporsjonalt med kjelekapasiteten. En industrikjele på 20 tonn per time (t/t) sparer 2800 tonn kull årlig. Middels store 50 t/t enheter (vanlig i prosessdampapplikasjoner) sparer 6400 tonn/år. Store brukskjeler på 100 t/t sparer 12.600 tonn årlig, mens 200 t/t kraftverkskjeler sparer 21.500 tonn kull i året. Med gjeldende kullpriser (omtrent $120/tonn), en 200 t/t kjele ettermontert med en Kina luftforvarmer oppnår årlige besparelser på 2,58 millioner dollar. Tilbakebetalingstiden for en leverandør av luftforvarmer installasjonen varierer vanligvis fra 8 til 18 måneder, avhengig av bruken av kjelen. I tillegg faller CO₂-utslippene med omtrent 2,7 tonn per tonn spart kull, noe som betyr at en 200 t/t kjele reduserer utslippene med 58 000 tonn CO₂ årlig – tilsvarende å plante 950 000 trær. Jiangsu Shineng sin produsent av kjeleluftforvarmer design inneholder korrosjonsbestandige materialer (emalje eller rustfritt stål) for drivstoff med høyt svovelinnhold.

5. Tekniske fordeler – Kjele med luftforvarmer vs. uten

Den radar chart compares five performance indicators for a boiler equipped with an luftforvarmer i en kjele kontra en grunnlinjekjele uten forvarming. Data fra 50 industriinstallasjoner.

Med luftforvarmer Uten luftforvarmer Kjelens effektivitet Drivstoffkostnad CO₂-utslipp Flammestabilitet Korrosjonsrisiko

Radarkartvurdering: Den blue polygon (boiler with Kina røykgass luftforvarmer ) viser klare fordeler på tvers av alle beregninger. Kjelens effektivitet forbedres fra 5/10 til 9/10. Drivstoffkostnaden er betydelig lavere (8/10 vs 3/10). CO₂-utslipp per enhet damp reduseres med 35-40 % (9/10 mot 4/10). Flammestabiliteten forbedres dramatisk med forvarmet luft, spesielt for lavkvalitets drivstoff (8/10 vs 4/10). Imidlertid er det en moderat avveining: korrosjonsrisikoen i den kalde enden (luftforvarmerens utgang) øker litt (7/10 vs 6/10) når røykgasstemperaturen faller under surt duggpunkt. Som spesialist leverandør av luftforvarmer , Jiangsu Shineng reduserer denne risikoen gjennom korrosjonsbestandige materialer (cortenstål, emaljebelegg eller rustfritt stål) og opprettholder røykgassutgangstemperaturen over 120°C for drivstoff med opptil 1 % svovel. For biomasse og ren naturgass er utgangstemperaturer så lave som 90°C mulig, og maksimerer effektiviteten. Samlet sett luftforvarmer i kjele gir overbevisende nettofordeler for praktisk talt alle industri- og bruksapplikasjoner.

6. Hvorfor velge Jiangsu Shineng som produsent av kjeleluftforvarmer

  • Dokumentert ekspertise: Siden 2005 har Jiangsu Shineng levert over 320 luftforvarmer kjele systemer til kullkjemikalier, metallurgi, kraftproduksjon og syntetisk ammoniakkanlegg.
  • Tilpasset prosjektering: Rørformede, finnede rør og regenererende design tilgjengelig. Størrelser fra 10 t/t til 2000 t/t kjelekapasitet.
  • Korrosjonsløsninger: Emaljebelagte rør, rustfritt stål (304/316L) og nikkelbaserte legeringer for drivstoff med høyt svovel eller høyt klorholdig innhold.
  • Intern produksjon: Utvikling av varmerør, nikkellodding og trykkbeholderfabrikasjon under ett tak sikrer kvalitetskontroll.
  • Globale referanser: Eksportert til Sørøst-Asia, Midtøsten, Afrika og Sør-Amerika. Alle enheter ASME, GB eller PED sertifisert.

Jiangsu Shineng sin Kina luftforvarmer systemene er designet for minimalt vedlikehold og maksimal oppetid. Våre rørformede forvarmere har spiralformete ribber som øker varmeoverføringsoverflaten med 300-500 % samtidig som de motstår sotakkumulering. Ytelsestester på stedet viser konsekvent røykgassutløpstemperaturer innenfor ±8°C fra designverdiene.

7. Ofte stilte spørsmål om luftforvarmere i kjeler

Q1: Hva er den typiske røykgassutgangstemperaturen med en luftforvarmer?

For en riktig utformet luftforvarmer kjele system, røykgassutgangstemperaturen varierer fra 120°C til 160°C for kullfyrte kjeler (for å unngå syreduggpunktskorrosjon) og 90-120°C for naturgassfyrte enheter. Uten en luftforvarmer er utgangstemperaturene typisk 250-350°C, noe som representerer betydelig bortkastet energi.

Q2: Hvor ofte trenger en luftforvarmer rengjøring?

Vedlikeholdsintervaller avhenger av drivstofftype. For naturgass kan det være nødvendig med rengjøring hver 2-3 år . For kull eller biomasse (høyere askeinnhold) anbefales sotblåsesystemer ukentlig eller daglig. Jiangsu Shineng som en produsent av kjeleluftforvarmer gir integrerte sotblåsere (damp eller trykkluft) som holder varmeoverføringsflatene rene, og forlenger driftsperioder mellom manuelle inspeksjoner.

Q3: Kan en luftforvarmer ettermonteres på en eksisterende kjele?

Ja. Ettermontering av en luftforvarmer i kjele til et eksisterende system er en vanlig energibesparende oppgradering. Jiangsu Shineng utfører stedsvurderinger, røykgassanalyser og strukturell integrering. Typisk ettermontering tar 2-4 uker under en planlagt kjelestans. Tilbakebetalingstiden for de fleste industrikjeler er 12 til 24 måneder , noe som gjør det til et av de mest kostnadseffektive energieffektivitetstiltakene som er tilgjengelige.
