Syklon støvsamler Custom
Hjem / Produkter / Syklon støvsamler
Syklon støvsamler

Syklon støvsamler

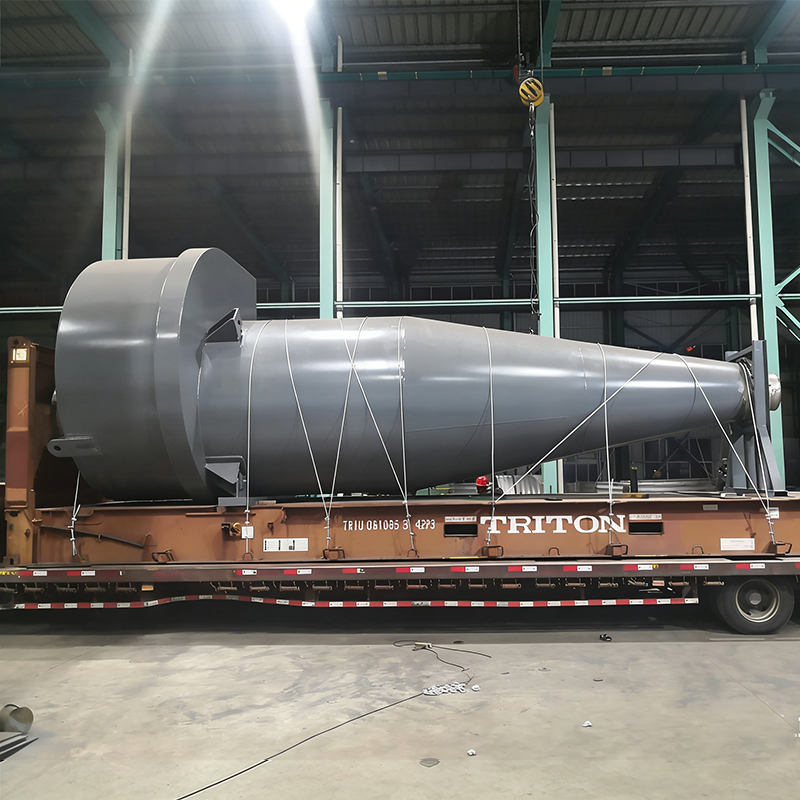

Cyclone Dust Collector er en mekanisk støvoppsamlingsanordning som bruker sentrifugalkraft for separasjon av gass og fast stoff. Når en støvbelastet luftstrøm kommer tangentielt inn i enheten med en hastighet på 15-25 m/s, roterer den, noe som fører til at støvpartikler med en tetthet større enn gassen kastes mot veggen under sentrifugalkraft og faller ned i bunnbeholderen, og skiller dermed støvet fra luftstrømmen. Sammenlignet med støvoppsamlere og patronstøvsamlere, som er avhengige av filtermedier for avskjæring, er Cyclone Dust Collector først og fremst designet for forbehandling av støv med større partikkelstørrelser (som typisk fanger opp støvpartikler større enn 5μm) eller høyere konsentrasjoner. Den enklere strukturen eliminerer behovet for hyppige utskiftninger av filtermedier, noe som resulterer i betydelige fordeler i initialinvestering og drifts-/vedlikeholdskostnader. Dette utstyret yter stabilt ved håndtering av høytemperatur- og høybelastningsstøv, med en støvfjerningseffektivitet vanligvis mellom 80 % og 98 % og et motstandstap på omtrent 580 til 1960 Pascal. Det er ofte brukt i høykonsentrasjonsstøv før fjerning og materialgjenvinningsprosesser i industrier som byggematerialer, kjemikalier og metallurgi. Syklonstøvsamlere har ingen bevegelige deler og kan være laget av materialer som karbonstål eller rustfritt stål, noe som gjør dem holdbare og egnet for et bredt spekter av driftsforhold. På grunn av deres begrensede effektivitet i å fange opp fint støv, brukes de imidlertid ofte i serie med andre høyeffektive støvsamlere for å forbedre den generelle renseeffekten.

Kontakt oss
  • Funksjoner
  • Melding
Funksjoner

Kjernefunksjoner
Strukturelle funksjoner: Enkel struktur, typisk bestående av et innløpsrør, et utløpsrør, et sylindrisk legeme, et konisk legeme og en støvbeholder. Det er ingen bevegelige deler internt, og funksjonen er ikke avhengig av filtermedier.
Ytelsesfunksjoner: Klassifisert som en middels effektiv støvsamler, er dens støvfjerningseffektivitet for støvpartikler større enn 5 μm vanligvis mellom 70 % og 98 %, spesielt egnet for å fange opp tørt, ikke-fibrøst partikkelstøv. Trykktapet er vanligvis kontrollert mellom 500 og 2000 Pascal.
Materialer og holdbarhet: Kan produseres ved bruk av materialer som karbonstål og rustfritt stål, som tåler høye temperaturer (noen modeller opptil 1000 ℃) og høytrykks driftsforhold.



Hovedapplikasjoner:
Vanligvis brukt som en forbehandlingsenhet for å fange opp høye konsentrasjoner av store partikkelstøv, og effektivt redusere belastningen på påfølgende høyeffektivt støvfjerningsutstyr. Også egnet for materialgjenvinning og andre scenarier.
Hovedbruksområder:
Tung industriell støvforbehandling: Brukes for støvfjerning av høytemperatur røykgass i industrier som stål, sement og kraft, for eksempel separasjon av grove partikler i kjelerør og roterovnsuttak.
Materialgjenvinning og pneumatisk transport: Brukes i kjemisk, mat- og farmasøytisk produksjon for å gjenvinne verdifulle råvarer, og oppnå tørr oppsamling når integrert med pneumatiske transportsystemer.
Trebearbeiding og maskinering: Behandler støv av store partikler generert fra tre- og metallsliping, for eksempel en forutskiller i et sentralt støvoppsamlingssystem i trebearbeidingsverksteder.
Eksplosjonssikre og spesielle miljøer: Har en antistatisk design for eksplosivt støv (som aluminiumspulver og kullpulver), som oppfyller kravene til renrom.





Relaterte produkter
Om
Jiangsu Shineng Chemical Equipment Co., Ltd.
As China industrial cyclone dust collector manufacturer and cyclone collector supplier, Jiangsu Shineng Chemical Equipment Co., Ltd, founded in 2005, the company specializes in the R&D and manufacturing of flue gas waste heat recovery systems and chemical equipment, possessing comprehensive in-house capabilities spanning from heat pipe development and nickel-based brazing to pressure vessel fabrication. Our products are widely used in coal chemical, metallurgy, power generation, and synthetic ammonia industries, and have been exported to overseas markets.
Hedersbevis
  • Sertifisering av styringssystem for arbeidsmiljø og sikkerhet
  • Sertifisering av miljøledelsessystem
  • Sertifisering av kvalitetsstyringssystem
  • Sertifisering
  • Sertifikat for autorisasjon
  • Produksjonslisens for spesialutstyr, Folkerepublikken Kina
  • Produksjonslisens for spesialutstyr, Folkerepublikken Kina
  • Sertifisering
  • Sertifisering
Nyheter
Bransjekunnskap

Syklon støvsamler (også kalt syklonsamler eller industriell syklon støvsamler ) er en mye brukt mekanisk separasjonsanordning som fjerner partikler fra gassstrømmer ved hjelp av sentrifugalkraft. I motsetning til filterbaserte systemer, a Kina syklon støvsamler har ingen bevegelige deler eller filterposer, noe som gjør den svært pålitelig for bruk med høy temperatur og slipestøv. Jiangsu Shineng Kjemisk Equipment Co., Ltd. — Som produsent av røykgassgjenvinningsenheter i Kina og systemselskap for avfallsvarmegjenvinning, Jiangsu Shineng Chemical Equipment Co., Ltd, grunnlagt i 2005, spesialiserer selskapet seg på FoU og produksjon av røkgassavfallsvarmegjenvinningssystemer og kjemisk utstyr, og har omfattende interne kapasiteter som spenner fra varmerørutvikling og nikkelbasert stofflodding. Våre produkter er mye brukt i kullkjemisk industri, metallurgi, kraftproduksjon og syntetisk ammoniakkindustri, og har blitt eksportert til oversjøiske markeder. Den samme ingeniørmessige fortreffelighet strekker seg til vår Kina mekanisk støvsamler løsninger for forfiltrering og reduksjon av støvbelastning.

Vanligvis, a syklon støvsuger oppnår innsamlingseffektivitet av 85 % til 95 % for partikler større enn 10 mikron, og opp til 98 % for partikler >30 mikron. Den fungerer som en støv stedfortreder syklon i mange planter, beskytter nedstrøms baghouses eller skrubbere. Den globale sement- og metallurgisektoren alene bruker over 300 000 syklonenheter, og gjenvinner millioner av tonn verdifullt støv årlig (EPA teknisk gjennomgang 2024).

1. Hvordan fungerer en syklonstøvsamler? (Operasjonsmekanisme)

A industriell syklon støvsamler konverterer innløpsgasshastigheten til en høyhastighets spiralvirvel. Gass kommer inn tangentielt på toppen (innløpshastighet typisk 15-25 m/s), og skaper en dobbel virvel: ytre nedadgående helix tvinger støv mot veggen, mens indre oppadgående helix går ut av ren gass. Sentrifugalakselerasjonen varierer mellom 500 til 2000 G , som får partikler til å støte på den koniske veggen og glir inn i støvbeholderen.

For en standard Stairmand høyeffektiv design er kuttediameteren (d50) – partikkelstørrelse samlet ved 50 % effektivitet – ca. 4-6 mikron ved trykkfall på 1,0-1,5 kPa. Ved å optimalisere innløpsdimensjoner og kjeglelengde, Leverandør av syklonstøvsamler Jiangsu Shineng produserer tilpassede enheter som reduserer partikkelutslipp til under 50 mg/Nm³ for kjemisk forhåndsrensing av kull. Data fra en metallurgisk installasjon fra 2025 viste fjerning av 92 % av finstoff av jernmalm (størrelsesområde 8-50 µm) før spillvarmekjele.

2. Effektivitetssammenligning etter partikkelstørrelse (nøkkelytelsesdata)

Tabellen nedenfor oppsummerer typisk brøkeffektivitet for en beste syklonstøvsamler i henhold til ASME PTC 31 standarder. For partikler under 5 mikron, a syklonsamler kan tjene som et forrenser; imidlertid, sammenkobling med et baghouse oppnår total effektivitet >99,9 %.

Tabell 1: Syklonfraksjonert separasjonseffektivitet per partikkeldiameter (gasshastighet 18 m/s)
Partikkelstørrelse (µm) Effektivitet (%) Typisk applikasjon
1-5 30-55 Fin flyveaske, sekundær samling
5-10 60-80 Sementstøv, treflis
10-30 85-94 Metallurgisk støv, kullfiner
>30 95-98 Sand, slipende spåner
Innsamlingseffektivitet etter partikkelstørrelse (industriell syklonstøvsamler) 5 µm 42 % effektivitet 10 µm 70 % 20 µm 88 % 50 µm 97 % Basert på tester av høyeffektiv syklon (Stairmand-design) – Jiangsu Shineng referansedata 2024

Horisontal søyleanalyse: Diagrammet ovenfor illustrerer den sterke avhengigheten av syklon støvsamler effektivitet på partikkeldiameter. For 5 mikron støv (typisk for fin metallurgisk røyk), forblir effektiviteten bare 42 %, og det er derfor en Kina mekanisk støvsamler alene kan trenge polering av baghouse. Ved 10 mikron øker effektiviteten til 70 %, og krysser den typiske grensen for forhåndsseparasjon. Når de når 20 mikron støv stedfortreder syklon fanger opp 88 % av materialet, noe som reduserer nedstrømsbelastningen betydelig. Ved 50 mikron (f.eks. grov aske eller sand), syklonavtrekker oppnår 97 %, noe som gjør det til en frittstående løsning. Disse verdiene kommer fra partikkelstørrelsesfordelingstester utført i kullkjemiske anlegg i Shanxi (2025). For optimale resultater, a beste syklonstøvsamler fra Jiangsu Shineng er spesialdesignet rundt spesifikke støv-PSD.

3. Trykkfall vs. innløpshastighet (driftsoptimalisering)

En godt konstruert industriell syklon støvsamler balanserer innsamlingseffektivitet og energiforbruk. Følgende linjediagram viser utviklingen av trykkfall over en typisk syklonsamler kroppen når gasshastigheten øker. Data fra laboratorieskala validert ved CFD-simulering (Journal of Aerosol Science, 2024).

Syklontrykkfall vs. innløpshastighet 10 m/s 14 m/s 18 m/s 22 m/s 25 m/s Trykkfall (Pa) Innløpshastighet (m/s) 400 Pa 1650 Pa

Tolkning av linjediagram: For en Kina syklon støvsamler , øker innløpshastigheten fra 10 m/s til 25 m/s øker trykkfallet fra 400 Pa til 1650 Pa – etter et kvadratisk forhold (ΔP ∝ v²). Den optimale operasjonssonen for en syklon støvsuger er vanligvis mellom 16 og 20 m/s, og oppnår fjerningseffektivitet over 88 % for 10 mikron støv med moderat energistraff (800-1200 Pa). Under 12 m/s oppstår støvinnflytting, mens over 22 m/s erosjon av kjeglen akselererer og kraftkostnadene øker kraftig. Jiangsu Shineng industriell syklon støvsamler design inneholder slitesterke foringer for høyhastighets metallurgiske oppgaver. For en gassstrøm på 50 000 m³/t reduseres strømforbruket til viften ved å velge 18 m/s i stedet for 24 m/s. 38 % samtidig som 90 % oppsamling av middels partikler opprettholdes.

4. Industriell bruk og reduksjon av støvbelastning (data fra den virkelige verden)

Leverandør av syklonstøvsamler Jiangsu Shineng betjener ulike sektorer. Kolonnediagrammet nedenfor sammenligner typisk støvinntakskonsentrasjon vs. utløpskonsentrasjon for fire hovedindustrier som bruker en riktig størrelse Kina mekanisk støvsamler som forfilter.

Innløp vs utløpsstøvkonsentrasjon etter bransje (g/Nm³) 35 Sement 50 Stål 18 Kraft 28 Chemical 4.5 5.8 2.1 3.2 Mørke høye stenger: Innløpsstøvbelastning; lette nedre stenger: Uttak etter syklon

Kolonnediagraminnsikt: Diagrammet kontrasterer rågassstøvbelastningen med renset gass etter en høyeffektivitet støv stedfortreder syklon . Ved stålproduksjon (EAF-avgass) kan innløpsstøvkonsentrasjonen nå 50 g/Nm³; en riktig utformet industriell syklon støvsamler reduserer den til ~5,8 g/Nm³, som representerer 88,4 % massefjerning . For sementovner er reduksjonen fra 35 til 4,5 g/Nm³ (87 % effektiv). Kraftverk som brenner pulverisert kull ser et innløp på 18 g/Nm³ falle til 2,1 g/Nm³ (effektivitet 88,3%). Slik ytelse beviser hvorfor beste syklonstøvsamler forblir uunnværlig for forbehandling. Ved å senke støvbelastningen forlenger nedstrøms posefiltre levetiden med opptil 300 % (feltdata fra Jiangsu Shineng-installasjonen i Henan, 2025).

5. Syklonstøvsamler vs. alternative teknologier (radarsammenligning)

Radardiagrammet nedenfor evaluerer fire nøkkelkriterier: temperaturtoleranse, vedlikeholdskostnader, oppsamlingseffektivitet for fint støv (2-5 µm) og kapitalkostnader. Syklon (blå) utmerker seg i høy temperatur og lite vedlikehold.

Syklon (høy temperatur) Baghouse (fint støv) Høy temp Vedlikehold Fine Dust Eff Kapitalkostnad Enkelhet

Tolkning av radarkart: Radaren sammenligner en Kina syklon støvsamler (blå polygon) mot et typisk baghouse (rød stiplet). Den syklonsamler scorer maksimalt (10/10) på høytemperaturtoleranse (opptil 450°C uten problemer), og 9/10 på lite vedlikehold fordi det ikke kreves filterposer eller pulsstråler. Kapitalkostnaden er betydelig lavere (8/10). For finstøveffektivitet (2-5 µm), oppnår sykloner bare 3/10 mens baghouses når 9/10. Imidlertid, som en Kina mekanisk støvsamler brukt i forbindelse med et baghouse, reduserer det belastningen på dyre finfiltre, og optimerer de totale driftskostnadene for anlegget. I metallurgiske spillvarmesystemer, a syklon støvsuger fra Jiangsu Shineng beskytter nedstrøms spillvarmekjelen mot slipeaske. Kasusstudie: et kobbersmelteverk i Yunnan installerte vår industriell syklon støvsamler og redusert årlig baghouse-vedlikehold med 43 %.

Derfor velger du riktig Leverandør av syklonstøvsamler sikrer optimal geometri (innløpshøyde, virvelsøkerdiameter) for din PSD. Jiangsu Shineng kombinerer CFD-simulering med proprietær slitesterk fôr for å levere beste syklonstøvsamler systemer for tøffe miljøer.

6. Viktige fordeler med Jiangsu Shineng Cyclone Dust Collector Solutions

  • Spesialdesignet dimensjoner per spesifikke støvegenskaper og strømningshastigheter (500 til 300 000 m³/t).
  • Kraftig konstruksjon med 6-12 mm slitesterk stålplate, levetid over 12 år.
  • Integrasjon med spillvarmegjenvinningssystemer – som produsent av røykgassgjenvinningsenheter tilbyr vi kombinert syklon WHB-løsning.
  • Påvist eksport til oversjøiske metallurgiske og kraftprosjekter (Indonesia, Kasakhstan, Chile).

Som erfaren Leverandør av syklonstøvsamler , Jiangsu Shineng gir full teknisk dokumentasjon inkludert effektivitetskurver, trykkfallsprediksjoner og 3D-modell. For hver Kina mekanisk støvsamler Forespørsel utfører vi partikkelstørrelsesanalyse for å garantere separasjonsytelse som oppfyller lokale miljøstandarder (typisk 50 mg/Nm³ uttak for forhåndsfjerning).

7. Ofte stilte spørsmål om Cyclone Dust Collector

Q1: Hva er den ideelle gasshastigheten for en industriell syklonstøvsamler?

Optimal innløpshastighet for a syklon støvsuger er 16-20 m/s. Under 12 m/s reduserer partikkelre-medriving effektiviteten; over 22 m/s øker erosjon og trykkfall dramatisk. Jiangsu Shineng designer hver enhet for en spesifikk hastighet basert på støvsliteevne.

Q2: Kan en syklonsamler håndtere klebrig eller fuktig støv?

Standard Kina syklon støvsamler er mindre effektivt for hygroskopisk eller klebrig støv på grunn av veggoppbygging. Men å legge til en liner eller bruke en "tørr syklon" med termisk isolasjon forhindrer kondens. For høy fuktighet (>15 % RF) anbefaler vi en forvarmer eller alternativ utførelse.

Spørsmål 3: Hvordan skiller en syklon seg fra en vanlig syklon?

"Støv stedfortreder syklon" refererer vanligvis til en liten, høyeffektiv klar plastsyklon for verkstedstøvsugere. Industrielle motstykker fra Syklon støvsamler Supplier Jiangsu Shineng skalerer det samme sentrifugalprinsippet for massiv strømning med tykkere kjeglevinkler (12-15°). Begge deler ingen bevegelige deler, men industrielle versjoner bruker tungt stål og oppnår 95 % for partikler >15 µm.

For enny further inquiry about beste syklonstøvsamler integrering med spillvarmegjenvinning eller kjemisk prosess, kontakt Jiangsu Shineng Chemical Equipment Co., Ltd. – din pålitelige partner siden 2005.
